1.概述

　　1.1 一般說明

　　BM-24電池組監測模塊是BM系列電池組監測儀的簡化版本，自身不帶顯示，應用于有上位機通信的低成本系統。最多可監測24只電池，其測量性能與BM-19A相同。

　　1.2 特點

　　低功耗，體積小，導軌安裝；

　　ASIC電路全靜態工作, 無噪音；

　　精密電壓快速實時在線檢測技術,

　　模塊化結構, 可拆卸接插端子；

　　工業級工作溫度范圍；

　　通過8KV靜電放電試驗；

　　2. 特性參數

　　2.1 電氣參數



參 數	符號	測 試 條 件	最 小	典 型	最 大	單 位
工作電壓	Vo	直流輸入	100		370	V
		交流輸入	72		260	Vrms
電源電流	Io	Vo=250VDC	5		7	Ma
輸入功率	Po		1	1.5	2	W

　　2.2單節電池測量特性



參    數	符 號	測 試 條 件	最 小	典 型	最 大	單 位
測量范圍	Vi	相鄰端子間	0.00		40.95	V
最大允許輸入	Vm	同上	-500		+500	V
輸入阻抗	Rin	同上		400		KΩ
分 辨 力	Vr			10		mV
測量誤差		Vi=0-40V			±0.2	%

　　2.3總電壓測量特性



參     數	符 號	測 試 條 件	最 小	典 型	最 大	單 位
測量范圍	Vi	1-20端子間	0.0		409.5	V
最大允許輸入	Vm	同 上	-500		+500	V
輸入阻抗	Rin	同 上		200		KΩ
分 辨 力	Vr			0.1		V
測量誤差		Vi=0-400V			±0.２	%

　　4.使用說明

　　4. 1端子配置圖

　　4. 2端子功能表



端子號	名  稱	功                  能
1,2,....25	電池測量輸入	接電池組，最多接24節電池。1號端子接電池組中電位最高端，依次排列電位逐漸降低。測量所得的電池組總電壓取決于1號和25號端子之間的電壓。如果電位接反，所有測量所得電壓是0。
26-29	通信接口	RS485通信接口，正常情況下只使用A、B。
P1,P2	工作電壓輸入	此兩端子為系統提供工作電源，直流或交流均可。
J1,J2	報警接點	提供被測參數異常的報警輸出觸點信號。當有任意單節或總電壓異常時,J1、J2接通。報警閾值通過通信修改。

　　4.3 通信接口說明

　　本機使用RS485通信方式，分別標記為A-正極；B-負極。標記+5和G的端子表示485通信口的電源和地，可用于對應通信接口的供電。此電源與系統電源隔離。

　　本機固定使用9600BPS與其他裝置通信。本機的地址使用8位撥碼盤設定，可打開上蓋進行設定。將設定地址譯成2進制碼，對應每一位“ON”位置是1，1至8號撥碼分別對應高-低比特位，最多可設置256個地址。當設定的地址與上位機的目的站址不相同時，本機無響應。掛接主機后，請確認監測儀的通信速率和地址與上位機相同。

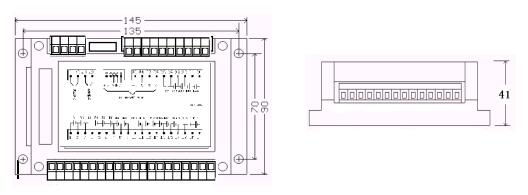

　　5.機械特性

　　外形尺寸: 長X高X深  145X90X41mm

　　安裝: 導軌安裝，自帶安裝卡具。

　　三維視圖如下:
