交流接觸器自鎖原理

　　1停止按鈕

　　停止按鈕接線要接常閉觸點，什么叫常閉？停止按鈕如果我們不按它，停止按鈕一直是通的，按下停止按鈕斷開，松開停止按鈕還是通的。

　　2啟動按鈕

　　啟動按鈕我們接線要接常開觸點，常開可以跟停止按鈕一樣理解，啟動按鈕我們不按一直是斷開的，按動啟動按鈕，線路通，松開以后線路斷開，啟動按鈕和停止按鈕也就是一瞬間的斷開和連通。

　　3熔斷器

　　可以把它當作一個保險絲。

　　原理介紹：

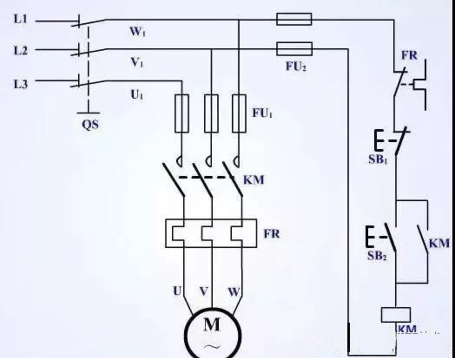

　　圖中我們可以看到斷路器，接觸器，兩個按鈕，一個停止按鈕，一個啟動按鈕，既然是接觸器自鎖電路，我們用到啟動按鈕，既然能啟動肯定要停止，所以我們用到停止按鈕常閉。

　　接線步驟：

　　斷路器2p的，藍色零線進接觸的線圈A1，火線進紅色按鈕=停止按鈕常閉，作用停止電路，經過停止按鈕是常閉出來兩根線，一根進接觸器的輔助觸點常開NO（這里說明接觸器L1--L2---L3接觸器主觸點）。經過輔助觸點常開NO進到線圈A2，另一根進啟動按鈕的常開，作用啟動。啟動按鈕常開出線進接觸器的線圈A2。

　　運行演示：

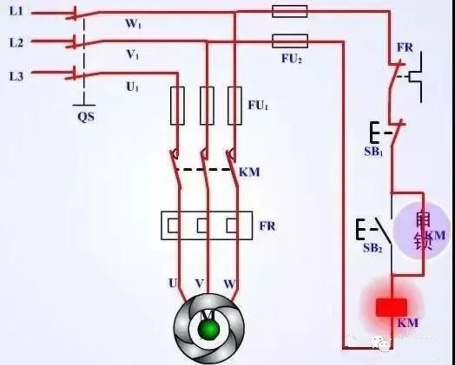

　　按下啟動按鈕SB2,接觸器線圈得電，同時接觸器主觸點閉合，輔助觸點閉合。主線路電源經過熔斷器到接觸器觸點，到熱繼電器，到電路，接觸器輔助觸點閉合，這時接觸器由于輔助觸點閉合控制電路一直得電。

　　原理解析：

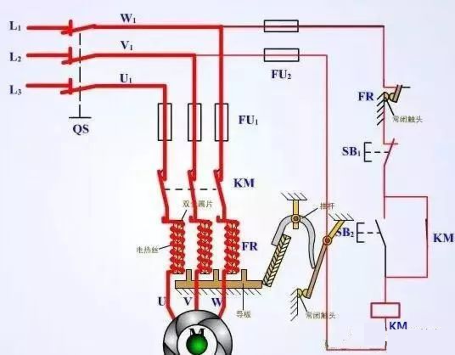

　　控制電路，由于控制電路串熱繼電器常閉觸點，所以電源經過熱繼電器常閉接觸器KM輔助觸點，當我們按下啟動按鈕的時候，接觸器輔助觸點閉合電源經過接觸器輔助觸點到接觸器線圈。所以接觸器一直得電運行，電機保持運行狀態。

　　停止按下停止按鈕SB1，控制電路由于停止按鈕常閉斷開，所以整個控制電路失電，接觸器線圈失電，主觸點回到初始狀態，輔助觸點回到初始狀態，這就是接觸器自鎖電路。如需要再次啟動，按下啟動按鈕即可，工作流程如上面一樣。

　　380伏交流接觸器有三個主觸頭也就是電源進線和負載端出線，進線分別是三相火線L1 L2和L3,負載端出線分別是T 1 T 2和T 3,接觸器主觸頭進線和出線上下一一對應，分別是L 1對應T 1,L 2對應T 2 L 3對應T 3,主觸頭在接觸器不吸合的狀態下是常開狀態。
