1）總述

　　配電房是供電系統中的關鍵部位，我們平時說的配電房其實是對各種變配電所、配電室的統稱。35kV變配電所包括35/10(6)kV變電所和35/0.38kV變電所 。10(6)kV配電所(簡稱配電所)，有些地方又稱開閉所，用戶單位內的配電所常帶有10(6)kV變電所；10(6)kV變電所(簡稱變電所)，指高壓側電壓為10(6)kV的變電所，在工業企業內又稱車間變電所，變電所一般由變壓器，高壓室，低壓室等部分組成。

　　2）變配電所選址

　　1.盡量接近負荷中心，以降低配電配電系統的電能損耗、電壓損耗和有色金屬消耗量；

　　2.進出方便，特別是要便于架空進出線；

　　3.接近電源側，特別是工廠的總降壓變電所和高壓配電所；

　　4.設備運輸方便，特別是要考慮電力變壓器和高低壓成套配電裝置的運輸；

　　5.不應設在有劇烈振動或高溫的場所，當無法避開時，應有防振和隔熱的措施；

　　6.不宜設在多塵或有腐蝕性氣體的場所，無法遠離時，不應設在污染源的下風側；

　　7.不應設在廁所、浴室和其他經常積水場所的正下方，且不宜與上述場所相貼鄰；

　　8.不應設在有爆炸危險環境的正上方或正下方，且不宜設在有火災危險環境的正上方或正下方。

　　9.不應設在地勢低洼和可能積水的場所。

　　10.配電所一般為獨立式建筑物，也可以與所帶10(6)kV變電所一起附設于負荷較大的廠房或建筑物。

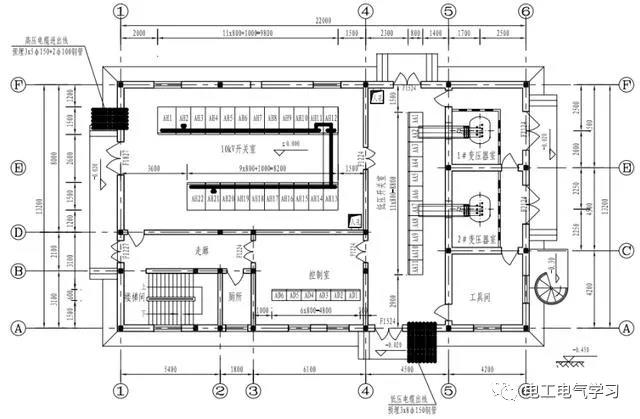

　　3）變配電所的布置

　?、俨贾镁o湊合理，便于設備的操作、搬運、檢修、試驗和巡視，還要考慮發展的可能性。

　　②適當安排建筑物內各房間的相對位置，使配電室的位置便于進出線。

　?、郾M量利用自然采光和自然通風，變壓器室和電容器室盡量避免西曬，控制室盡可能朝南。

　?、芘潆娛摇⒖刂剖?、值班室等的地面宜高出室外地面150~300mm，當附設于車間內時，則可與車間的地面相平。

　?、?0kV配變電所宜單層布置，當采用雙層布置時，變壓器室應設在底層，并且二層的配電室需留有吊裝設備的吊裝孔，吊裝平臺等。

　?、薏粠Э扇夹杂偷母摺⒌蛪号潆娧b置和非油浸的全封閉型變壓器可設在同一房間內，具有IP3X防護等級外殼的配電柜和非油浸全封閉變壓器可靠近布置在配電房?jī)?nèi)。

　　⑦配電室、變壓器室、電容器室的門應向外開，相鄰配電室有門時，該門應能雙向開啟或向低壓室側開啟。

　?、嘤妥?，高壓電容器柜和多油斷路器柜等宜設置在高層建筑外的專用房間內，當條件受到限制必須設置在高層建筑或其裙房?jī)?nèi)時，可燃油油浸變壓器總?cè)萘坎粦?yīng)超過1260KVA，單臺容量不應超過630KVA（變壓器下應設有儲存變壓器全部油量的事故儲油設施，并且其他各功能室應設置防止油品流散的設施）。

　　4）各配電室的布置

　　1>高壓室

　?、賻Э扇夹杂偷母邏号潆娧b置，宜裝設單獨配電室；10(6)kV高壓開關柜數量為6臺以下時，可與低壓配電屏設同一房間。

　　②高壓配電室宜預留開關柜備用位置。

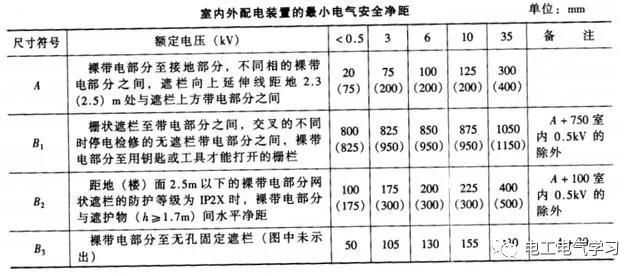

　?、凼覂?nèi)外配電裝置的最小電氣安全凈距（括號內適用于室外），見下表：

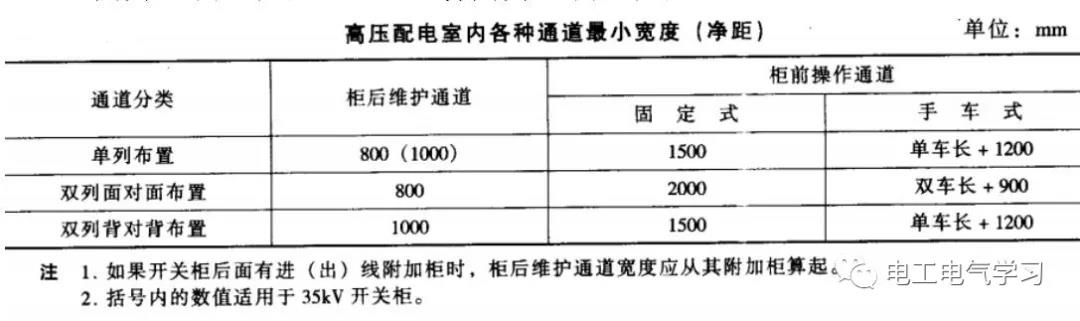

　　④高壓配電室內各種通道的寬度見下表，高壓開關柜靠墻布置時，側面離墻不應小于200mm，背面離墻不應小于50mm。

　　⑤長度大于7m設兩個出口，并布置在兩端，長度大于60m時，宜增添一個出口；配電裝置的長度大于6m時，柜后通道應為兩個出口。

　　⑥配電室裸帶電部分上方不應布置燈具，必須布置時，水平凈距應大于1m，不得采用吊鏈或軟線。

　　2>低壓室

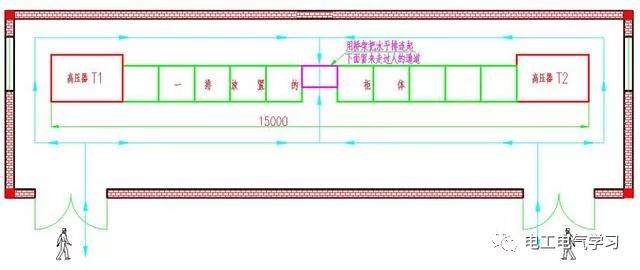

　?、倥潆娛议L(zhǎng)度超過7m，應設兩個出口，并在兩端，成排布置的低壓配電屏超過6m時，屏后應設兩個出口，兩個出口間距超過15m時應增加出口。

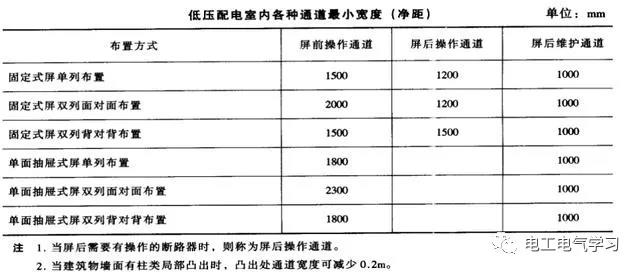

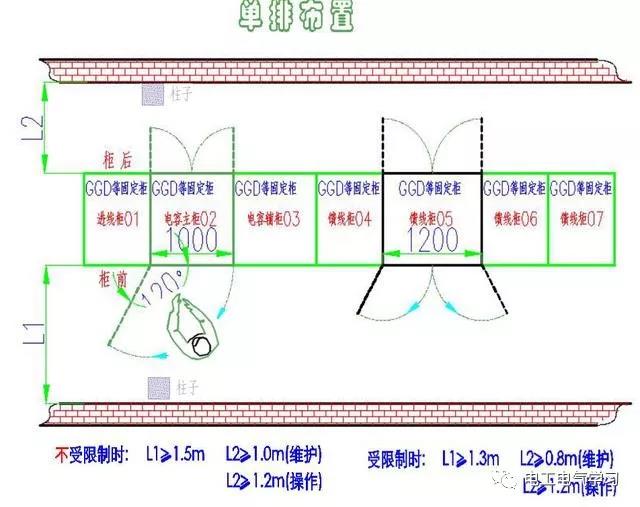

　?、诘蛪号潆娛覂?nèi)各種通道最小寬度見下表：

　?、鄣蛪号潆娛壹嫒沃蛋嗍視r(shí)，配電屏正面距墻不宜小于3m。

　?、? 低壓配電室的高度應和變壓器室綜合考慮，一般與抬高地坪變壓器室相鄰時，其高度為4~4.5m；與不抬高地坪變壓器室相鄰時，高度為3.5~4m，配電室為電纜進線時，高度可以為3m。

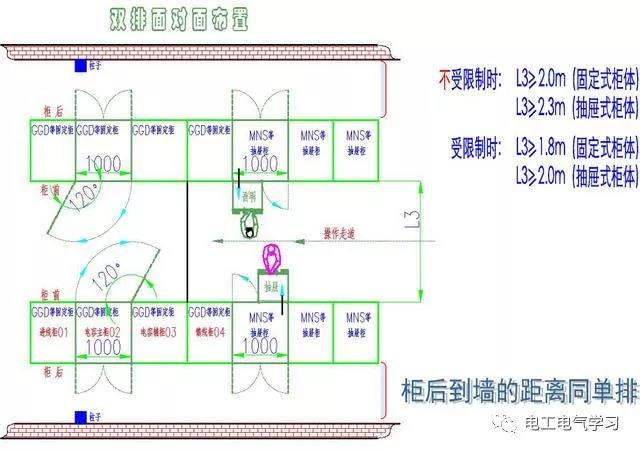

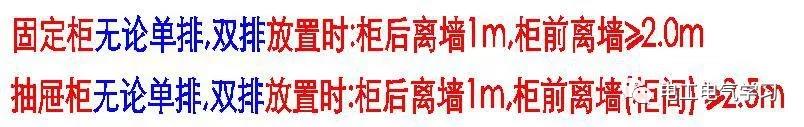

　　因?yàn)閲?guó)家標準是最低要求:結合我們所接觸到的實際情況,通常如下考慮其距離:

　　3>變壓器室

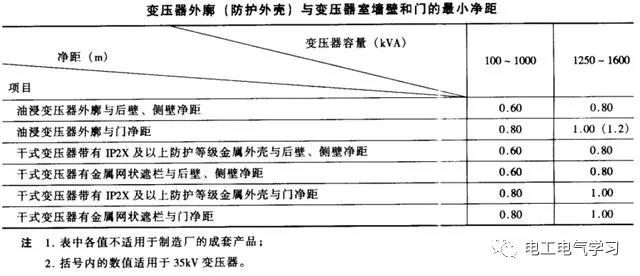

　?、僮儔浩魍鈿づc變壓器墻壁和門的最小凈距；

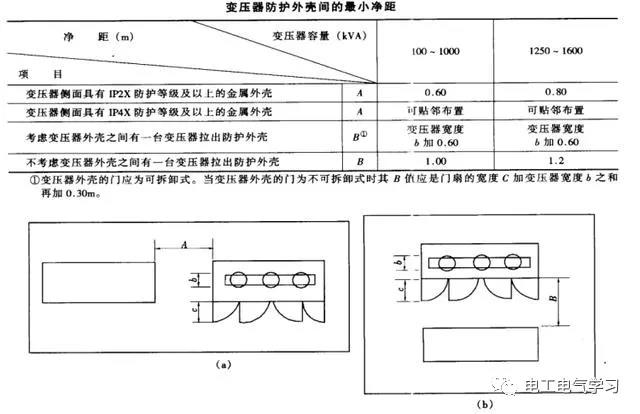

　?、诙嗯_(tái)干式變壓器布置在同一房間內時，變壓器防護外殼間的凈距見下表：

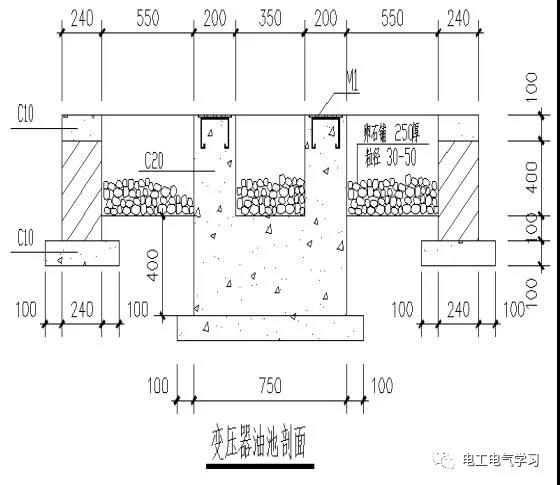

　?、劭扇夹杂徒儔浩?，應設置容量為 100%變壓器油量的擋油設施，或設置容量為 20% 變壓器油量的擋油池；

　?、茏儔浩魇业拇箝T一般按變壓器外形尺寸加0.5m。當一扇門的寬度為1.5m及以上時，應大門上開0.8m、1.8m的小門。

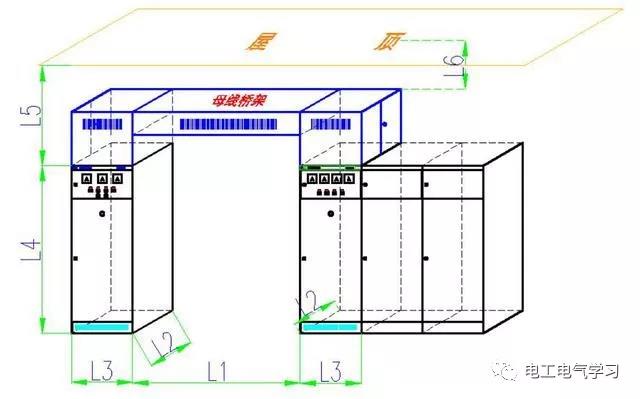

　　5）高低壓母線橋架的做法

　?、賳闻砰_關柜中間斷開時(因安全間距需要），或雙排開關柜有母聯時；變壓器與進線柜間母排連接 ，一般用母線橋的方式

　?、谧⒁饽妇€橋的高度（底）應略高于開關柜安裝后的高度，并且留出檢修維護空間，

　　③母線橋比較適用于開關柜頂置母線，

　?、茏⒁饽妇€橋中母線的安裝固定，須注意穩定方面，畢竟它是非標加工產品，不注意的話容易出質量問題；

　?、葑詈?，對于抽出式開關柜，標準系列的框架配件有一定的機械強度限制，母線橋如果過重時，需要加強柜體支撐力，同時，母線橋也不宜過長，否則容易變形。
