UPS電源是能夠改善電網污染的重要設備，也越來越受到廣大市場的需求。正確維護UPS電源，合理延長運用壽命，發揮其最大的作用則是重中之重。但由于UPS電源安裝調試需要一定的專業性以及技術性，這讓很多人不敢輕易上手接線。UPS電池接線危險性太高，將直接與幾十伏以及幾百伏的直流電直接接觸，接線方式必須百分之百的正確，否則會導致短路而起火，發生重大人身安全事故。

　　下面展示一些目前市場上常見的幾種配置電池的接線方式：

　?。ㄗⅲ簁VA讀作“千伏安”，它是交流電的視在功率的單位，1kVA=1 000VA。關于UPS來說，這個參數基本上便是UPS的額外輸出功率（視在功率）。生活中更常見的一個功率單位是W（瓦特），它是有功功率的單位。

　　除了視在功率之外，交流電還具有有功功率和無功功率，三者的聯系是：有功功率的平方加上無功功率的平方等于視在功率的平方。）

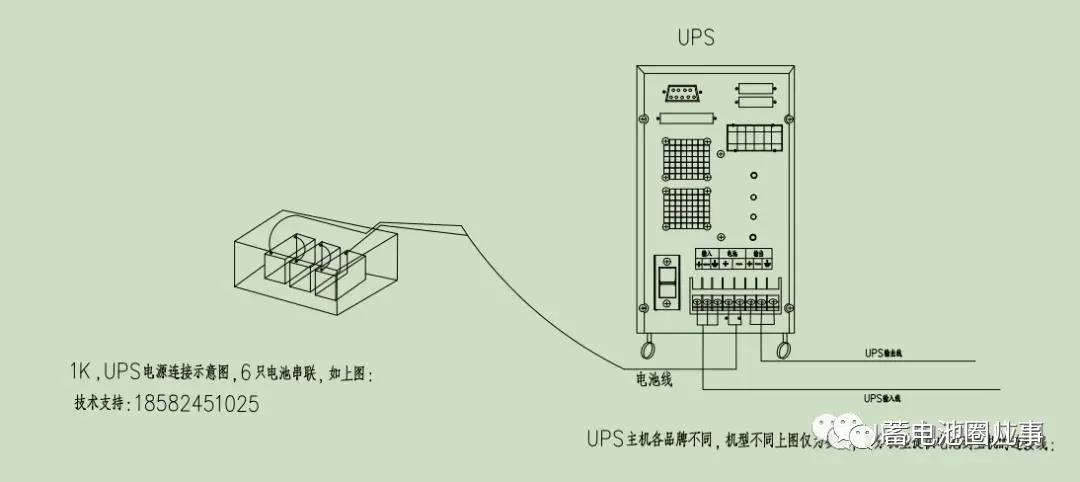

　　一、1KVA的UPS電壓，常規默認電池電壓為36V，采用12V電池進行連接。

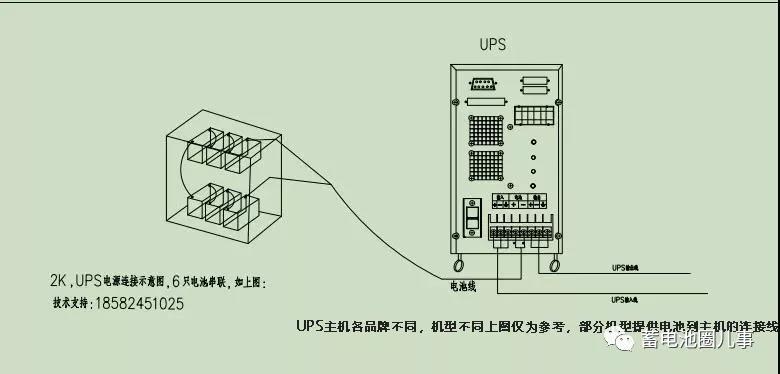

　　二、2KVA的UPS電壓，常規默認電池電壓為72V，采用6只12V電池來連接。

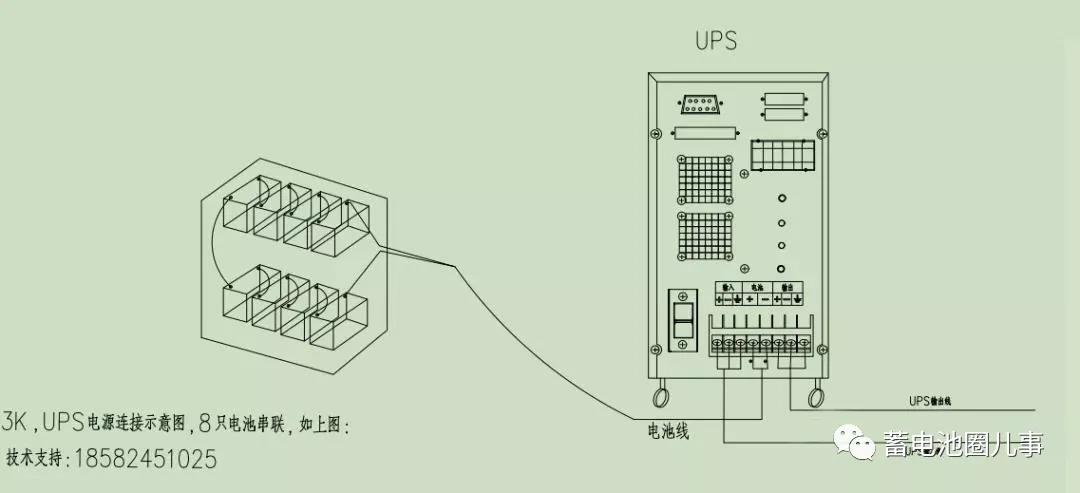

　　三、3KVA的UPS電壓，常規默認電池電壓為96V，采用8只12V電池來連接。

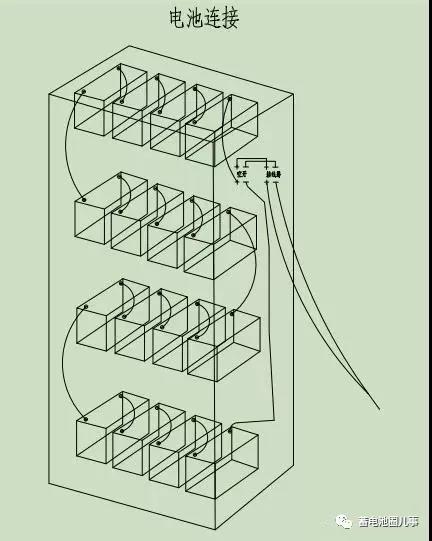

　　四、6-20KVA的UPS電壓，常規默認電池電壓為192V，采用16只12V電池進行連接，此圖為220V輸入，220V輸出機型，單獨配置UPS電壓輸出輸入配電箱，方便管理操作，更美觀便捷。

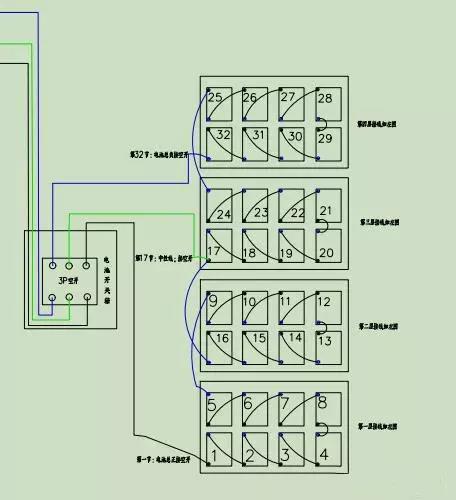

　　五、30-60KVA的UPS電壓，常規默認電池電壓為384V，采用32只12V電池進行連接，如下圖：供電時間一組電池達不到要求的時候，需要采用兩組電池或更多組數供電，電池連接需并組接線。根據機型不同，某些品牌如：金武士，奧普森，科士達等需要電池中性線，否則無法達到UPS主機所需。

　　六、對于正確的UPS電源安裝調試，除了正確的默認電池配置，還要注意運用正確的接電線。

　　1、10KW的ups建議使用6平方電線、低于10KW以下的最好使用4平方，電線需要銅芯。

　　2、安裝UPS電源最主要的是連接電池，連接電池的要點就是正極接上負極，把每一個電池都串聯起來，然后引出兩根電源線，一根正極、一根負極接上空氣開關。

　　3、引出的電池電源線可以制作成插頭接入ups主機，ups主機上可制作其他插口。

　　4、主機輸入會有兩種形式，一種形式是市電接入、一種形式是電池接入，市電接入就是220V或者380V電源接入，火線接入L、零線接入N。

　　5、電池接入主機是正負接入，電池正極接入主機正極，電池負極接入主機負極，切記不能接反。

　　6、輸出端就是可以接入設備的電源，也就是最終我們需要的電源，主機會自動穩定電壓，避免電壓沖擊導致儀器損壞。

　　七、UPS接線首先要做好準備工作，對UP設備及配件進行檢查，確保沒有問題才能進行安裝。

　　下面以使用英業達UPS電源為例：

　　1、連接外接電池箱

　　①、確定電池箱開關在“OFF”位置。

　　③、卸下端子臺蓋板，用電壓表確認UPS輸入/輸出端子臺上的電池接線端無直流電壓。

　?、?、分別將電池組的正板（紅色），負極（黑色）接到UPS輸入/輸出端子臺的電池接線“+”端和“—”端，并擰緊固定螺絲，注意切勿將電池的正、負極接反。

　　2、UPS輸入輸出連接

　　①、接線前，請確認所有輸入、輸出空開均置于“OFF”狀態。

　　②、如下圖所示，將輸入線（三相火線、零線、地線）分別連接到相應的輸入端子上，并擰緊固定螺絲。

　　3、接線完畢裝上UPS端子臺蓋板

　?、?、接線前，請確認所有輸入、輸出空開均置于“OFF”狀態。

　　②、將輸入線（三相火線、零線、地線）分別連接到相應輸入端子上并擰緊固定螺絲。

　　4、收尾工作

　?、佟z查接線是否與安裝手冊相符，并清點工具，以免遺留在UPS機柜內。

　?、?、蓋好UPS的安全擋板、頂蓋和側門板。

　　④、清理并打掃UPS機柜周圍的場地。
