供電系統用于將高電壓通過變壓器的降壓至用戶所需電壓等級并且配置有保護、計量、分配于一起的室內綜合系統。

　　組成：進線柜、計量柜、PT柜、出線柜、聯絡柜、隔離柜

　　1、進線柜

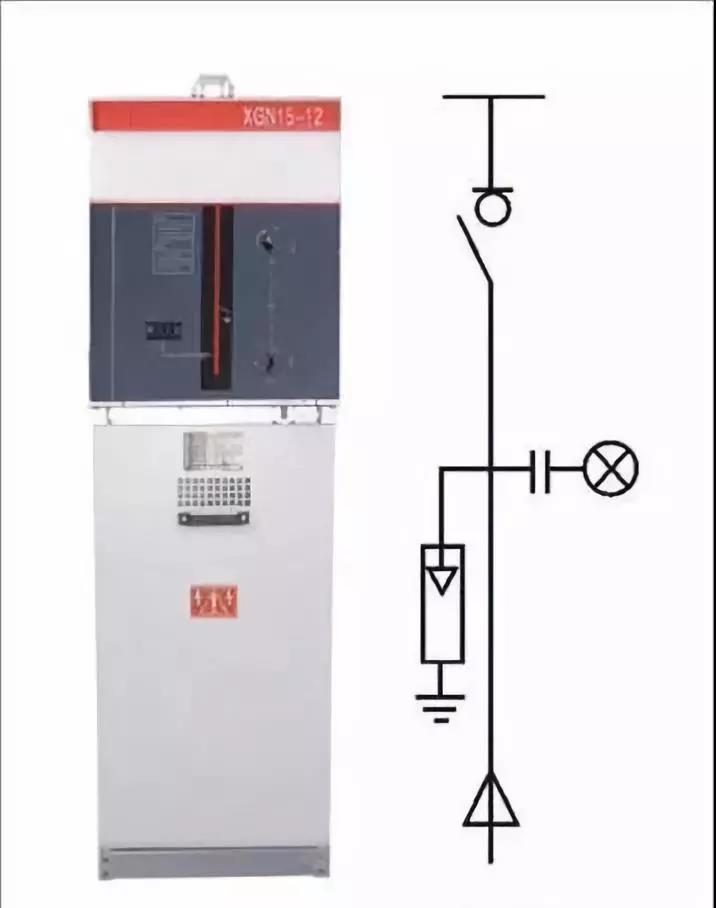

　　進線柜：就是從外部引進電源的開關柜，一般是從供電網絡引入 10kV 電源，10kV 電源經過開關柜將電能送到 10kV 母線，這個開關柜就是進線柜

　　組成:真空斷路器、隔離開關、 三組三線圈電流互感器、避雷器、帶電顯示器、電壓互感器、導線等元器件

　　作用：主要作用就是分配電量，進線柜一般配真空斷路器作為開斷之用，真空斷路器具備短路、防過流等保護功能，同時配以隔離開關以作為檢修保護檢修人員安全之用，另外進線柜還配備電流互感器和電壓互感器以及計量電流電壓值。因此進線柜具備了保護、計量、監控等可以實現更多綜合功能。

　　電源進線端的保護:

　　1.備自投裝置，即備用電源自動投入裝置。

　　2.防雷保護裝置

　　3.過電壓，欠電壓保護

　　4.涌流保護：當斷路器帶負荷合閘是，干線產生一個遠大于斷路器工作電流的涌流，造成開關帶負荷不能可靠合閘。涌流保護裝置即防止合閘瞬間涌流引起的誤跳閘，保證短路器帶負荷可靠跳閘。

　　5.速斷保護，過流保護

　　6.零序保護，接地保護

　　8.重合閘裝置、

　　9.低周保護（低頻減載保護）

　　2、計量柜

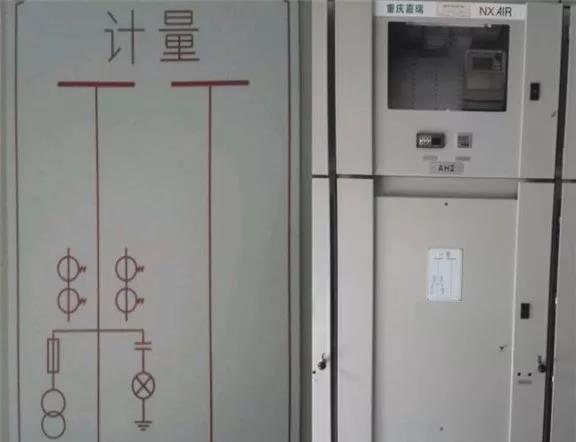

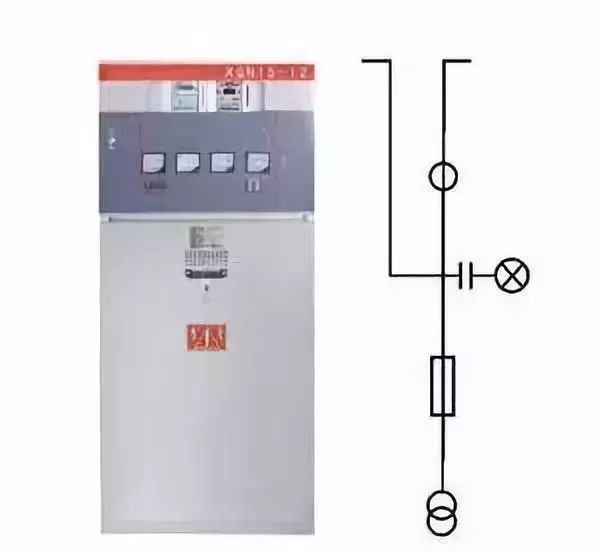

　　主要組成：電流互感器、熔斷器、Vv接線的電壓互感器、帶電顯示器

　　作用：是電能計量裝置的一種，采用高供高計的方式，通過電流互感器、電壓互感器、電能表等計量裝置用電情況和反映負載的用電量。安裝在用戶處的計量裝置，由用戶負責保護封印完好，裝置本身不受損壞或丟失。

　　3、PT柜

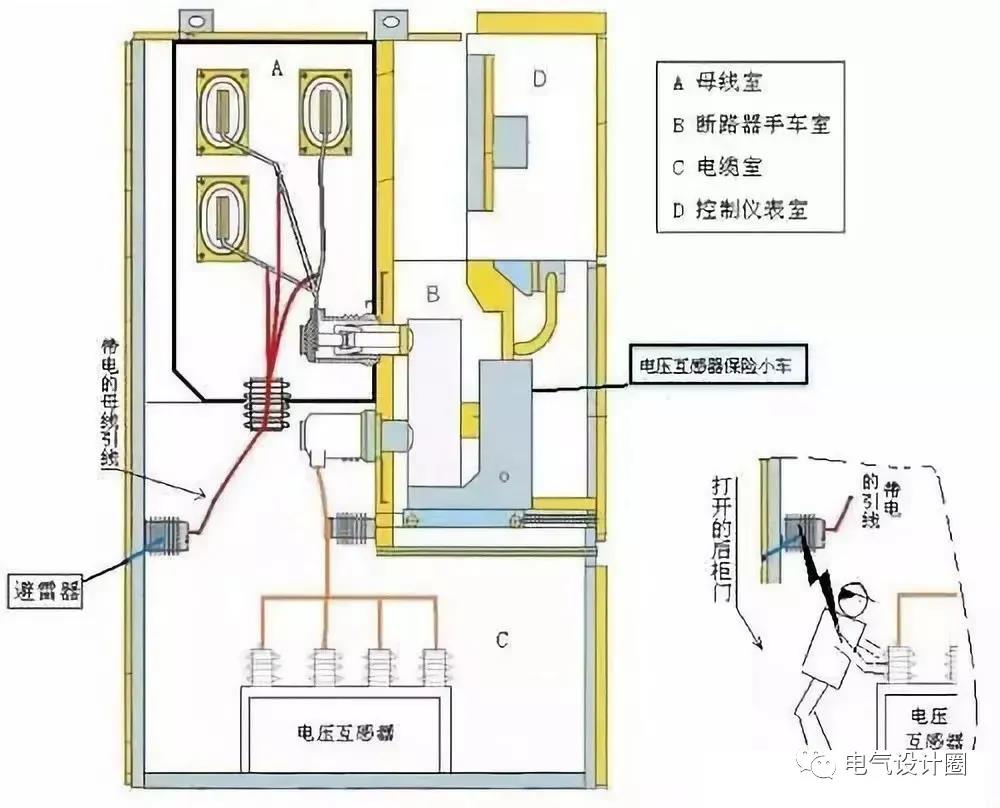

　　主要組成：電壓互感器、隔離刀、熔斷器、避雷器

　　作用：

　　1、電壓測量，提供測量表計的電壓回路

　　2、可提供操作盒操作電源

　　3、每段母線過電壓保護器的裝設

　　4、繼電保護的需要，如母線絕緣、過壓、欠壓、備自投條件

　　接線方式：Vv接線、Y，yn接線、YN,yn接線
