技術資訊
一、整流模塊的原理簡介
(1)三相交流輸人首先經防雷處理和EMI濾波。該部分電路可有效吸收雷擊殘壓和電網尖峰,保證模塊后級電路的安全。
(2)三相交流經整流和無源PFC后轉換成高壓直流電,經全橋PWM電路后轉換為高頻交流,再經高頻變壓器隔離降壓后整流輸出。
(3)模塊控制部分負責PWM信號產生及控制,保證輸出穩定,同時對模塊各部分進行保護,提供“四遙”接口。
(4)模塊采用無源PFC技術,功率因數達到0.9以上。采用高頻軟開關技術。模塊轉換效率大大提高,最高可達95%。
(5) 模塊采用自然冷卻方式,減少了風扇噪聲和飛塵。
(6)模塊監控采集電源工作參數并顯示后上傳給主監控,接受主監控指令對電源進行控制,通過顯示、按鍵校準模塊參數,設置模塊運行狀態。

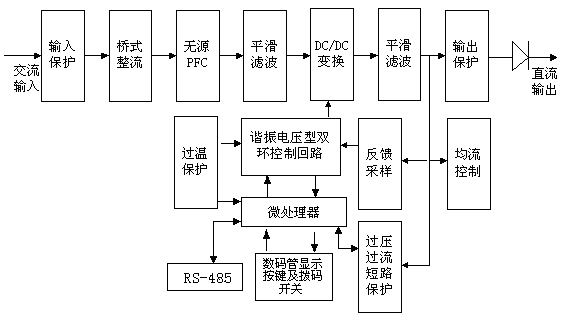

模塊原理框圖
二、保護功能
1.輸出過電壓保護
輸出電壓過高對用電設備會造成災難性事故,為杜絕此類情況發生,高頻模塊內有過電壓保護電路,出現過電壓后模塊自動鎖死,相應模塊指示打亮,故障模塊自動退出工作而不影響整個系統正常運行,過電壓保護點設為320V士2V。
2.輸出限流保護
每個模塊的輸出功率受到限制,輸出負載增電流不能無限增大,因此每個模塊輸出電流最大限制為額定輸出電流的1.05倍,如輸出超負荷,模塊自動調低輸出電壓加以保護。
3.短路保護
整流模塊輸出特性如圖3-4所示,輸出短路時模塊在瞬間把輸出電壓拉低到零。限制短路電流在限流點之下,此時模塊輸出功率很小,以達到保護模塊的目的。模塊可長期工作在短路狀態,不會損壞,排除故障后模塊可自動恢復工作。
4.并聯保護
每個模塊內部均有并聯保護電路,絕對保證故障模塊自動退出系統,而不影響其他正常模塊工作。電源模塊并機輸出示意圖如圖3-5所示。
5.過熱保護
過熱保護主要是保護大功率變流器件,這些器件的結溫和電流過載能力均有安全極限值,正常工作情況下,系統設計留有足夠余量:在一些特殊環境下,如果環境溫度過高、風機停轉等情況下,模塊檢測散熱器溫度超過90C時自動關機保護,溫度降低到80C時模塊自動啟動。
6.過電流保護
過電流保護主要保護大功率變流器件,在變流的每一個周期, 如果通過電超過器件承受電流,關閉功率器件,達到保護功率器件的目的。過電流保護可自動恢復。
7.測量功能
測量電源模塊輸出電壓和電流以及模塊的工作狀態,并通過LCD顯示,使用者可直觀、方便地了解模塊和系統工作狀態。
8.故障報警功能
在出現故障時模塊會發出聲光報警,同時LCD上顯示故障信息,用戶能方便地對模塊故障定位,便于及時排除故障。
9.設置功能
(1)模塊輸出電壓設置。根據設置的模塊工作母線、充電狀態、浮充電壓、均充電壓、控母輸出電壓等參數確定電源的輸出電壓。
(2)無級限流。通過監控系統可在5%~ 105%額定電流內任意設置限流點限流點通過了LCD和按鍵設置,根據設置的模塊工作母線、合母限流、控母限流等參數確定模塊輸出限流。
10.校準功能
(1)電壓測量校準,
通過LCD和按健校準模塊輸出電壓測量。
(2)電流測量校準。
通過L.CD和按鍵校準模塊輸出電流測量。
(3)輸出電壓控制校準。通過LCD和按健校準模塊輸出電壓控制。
11.通信功能
模塊通過RS485或CAN和主監校之間通信,主監控通過通信實現模塊參數設置,控制模塊工作狀態。

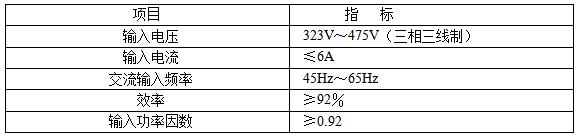

附ER22010/T 表 ER22010/T 系列整流模塊輸入特性

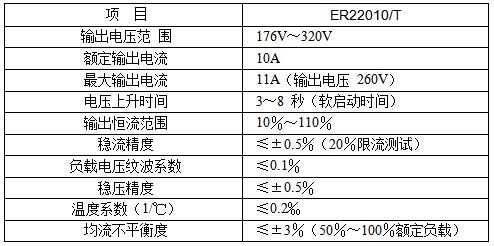

表 ER22010/T 系列整流模塊輸出特性
