YH-B5321微機保護線路裝置告警的處理方法
發布時間:2020-04-20 來源:本站原創
在變電站運行和監控過程中,會看到微機保護測控裝置上有“控回?cái)嗑€”的故障信息,現簡要介紹其原理和排出方法(文后以YH-B5321線路裝置)。
“控回?cái)嗑€”是控制回路斷線的簡稱,是控制的斷路器分合閘回路,在斷路器合位時報警說明分閘回路斷線,反之合閘回路斷線,再或兩者都斷。
其原理,電源和分合閘回路串接如繼電器線圈或光耦。降低分合閘回路電流,此電流值不引起分合閘線圈動作、發熱。如微機保護測控裝置CPU采集不到這個斷線電流值,保護裝置就會報警。此種接線方法,通常會引起斷路器防跳閉鎖誤動,可去掉斷路器防跳,保留裝置防跳閉鎖。檢修時,檢查保護裝置插頭,端子連線,斷路器航空插件及分合閘線圈開路。有些裝置采用斷路器輔助接點來判斷控回?cái)嗑€,不用上述原理和方法,照?qǐng)D查接點和連線即可。

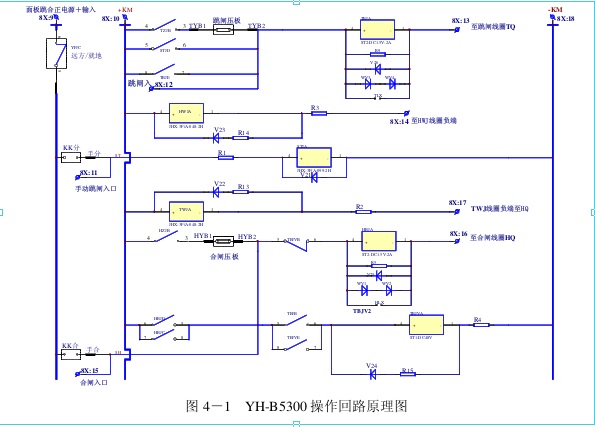

例如YH-B5321微機保護線路裝置,采取的原理串接繼電器線圈,CPU采集繼電器接點狀態。原理如簡圖

調測案例如下:在某二次設備成套廠內測試時,發現斷路器能正常分合,但是斷路器合位時裝置合閘燈不亮,報警顯示“控回?cái)嗑€”, 保護裝置不能復歸,按原理分析,串接于分閘回路合位繼電器未動作,按圖查詢?cè)摼€,發現螺絲有松動,緊固后故障排除。

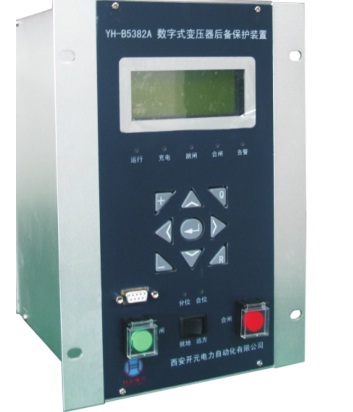

附Y(jié)H-B5321微機保護線路裝置外觀圖:
